Example 11: CW Pressure Field with Tissue Attenuation

Side-by-side CW fields of a 10 MHz linear array in water (lossless) and in brain tissue (causal power-law attenuation with Kramers–Kronig dispersion, α₀ = 0.59 dB/(cm·MHz^y), y = 1.3 — ITIS database values).

What you will learn

  • Enabling causal attenuation: Emission(alpha0=..., freq_power=...)
  • How attenuation reshapes a high-frequency focused beam

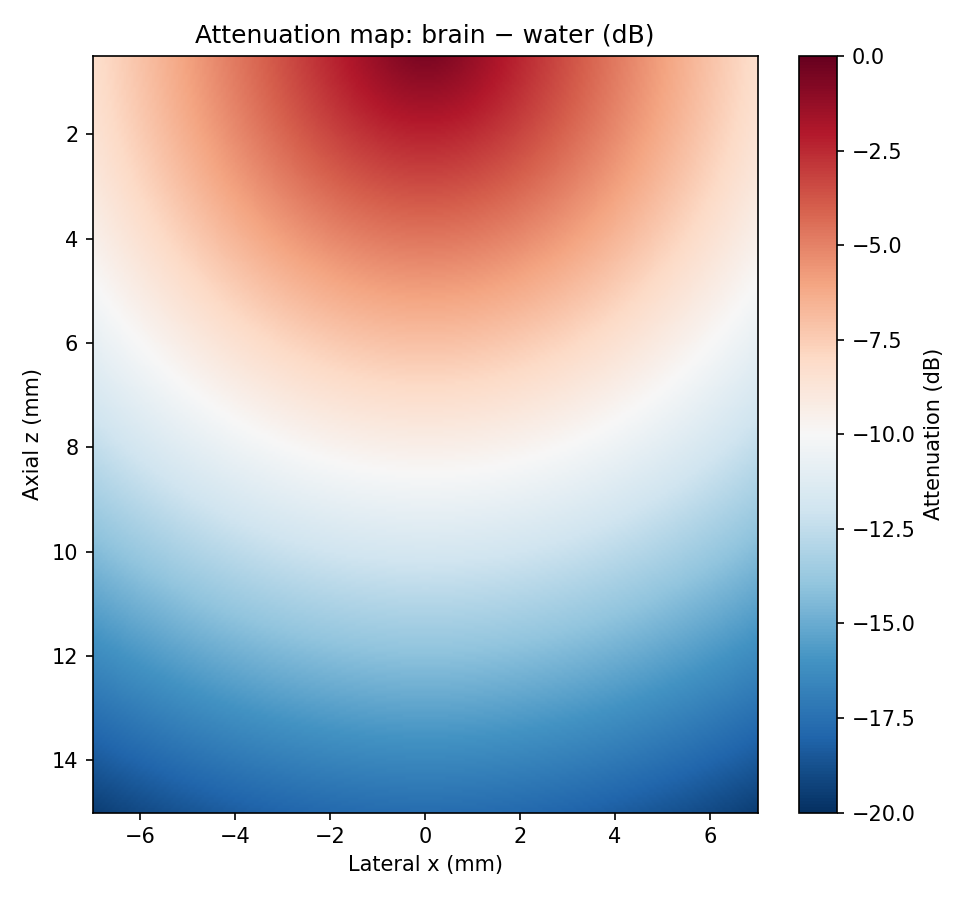

  • Building a dB attenuation map: the map uses fast_attenuation=True (TX-centre distance), whose brain/water ratio is exactly the smooth distance-dependent loss exp(−α·f^y·d). The per-element model cannot be used for this ratio: its per-element Kramers–Kronig dispersion shifts the interference fringes, so the pointwise ratio oscillates along the fringes.

Output

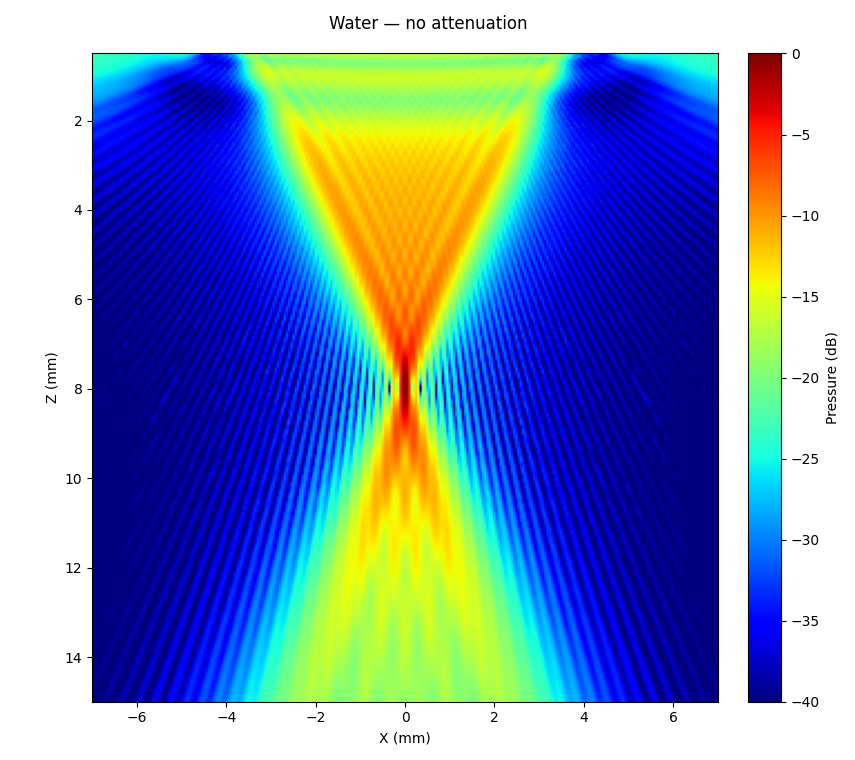

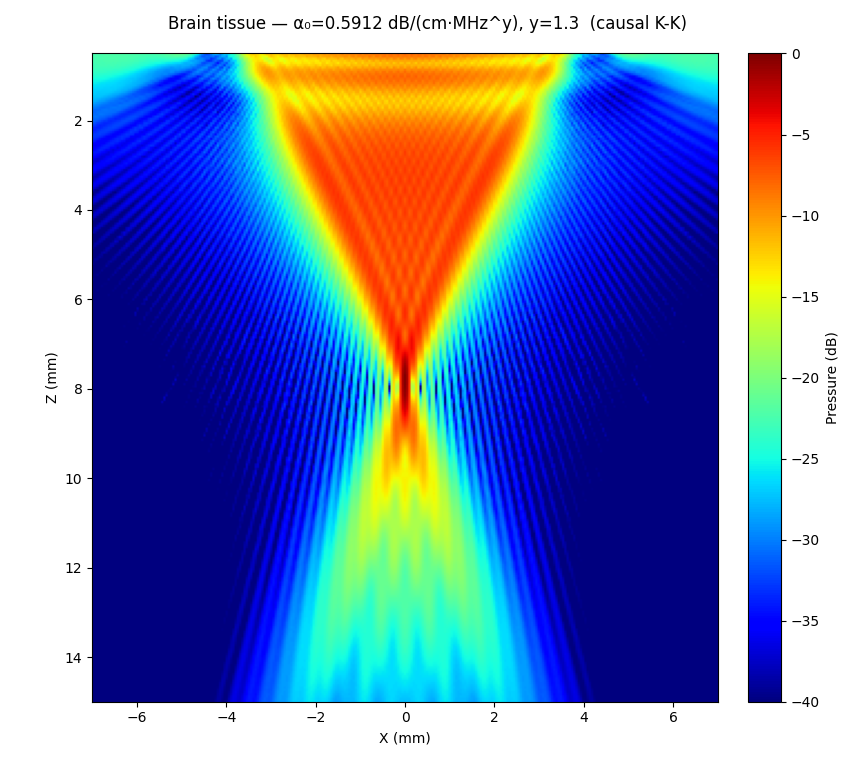

Water — no attenuation Brain tissue — causal K-K attenuation Attenuation map (dB)

Run it

uv run examples/example11_lineararray_attenuations_monochromatic_CW.py

Key code

from esdiva.emission import Emission

sim_water = Emission(tx, monochromatic=True, fs=100e6)
p_water, coords = sim_water(plane)

sim_brain = Emission(tx, monochromatic=True, fs=100e6,
                     alpha0=0.5912, freq_power=1.3)
p_brain, coords = sim_brain(plane)

att_map_db = 20 * np.log10(p_brain / p_water)

View full script on GitHub
