Example 1: Transducer Gallery

Demonstrates every transducer type available in esdiva.transducers — from flat linear arrays to custom multi-element helmets.

What you will learn

  • How to instantiate each transducer class with representative parameters
  • Computing electronic delays and apodization for multi-element arrays
  • 3-D geometry visualisation with PyVista

Transducers covered

  1. LinearArrayTransducer — 1-D row of rectangular elements with optional elevation lens
  2. ConvexArrayTransducer — curvilinear (abdominal-probe) element layout
  3. MatrixArrayTransducer — 2-D grid of rectangular elements
  4. FlatCircularTransducer — flat piston disc (mono-element)
  5. ConcaveCircularTransducer — spherically curved bowl (TUS / HIFU)
  6. FocusedCircularTransducer — circular aperture with single-axis curvature
  7. CustomTransducer — helmet assembled from several bowl elements

Output

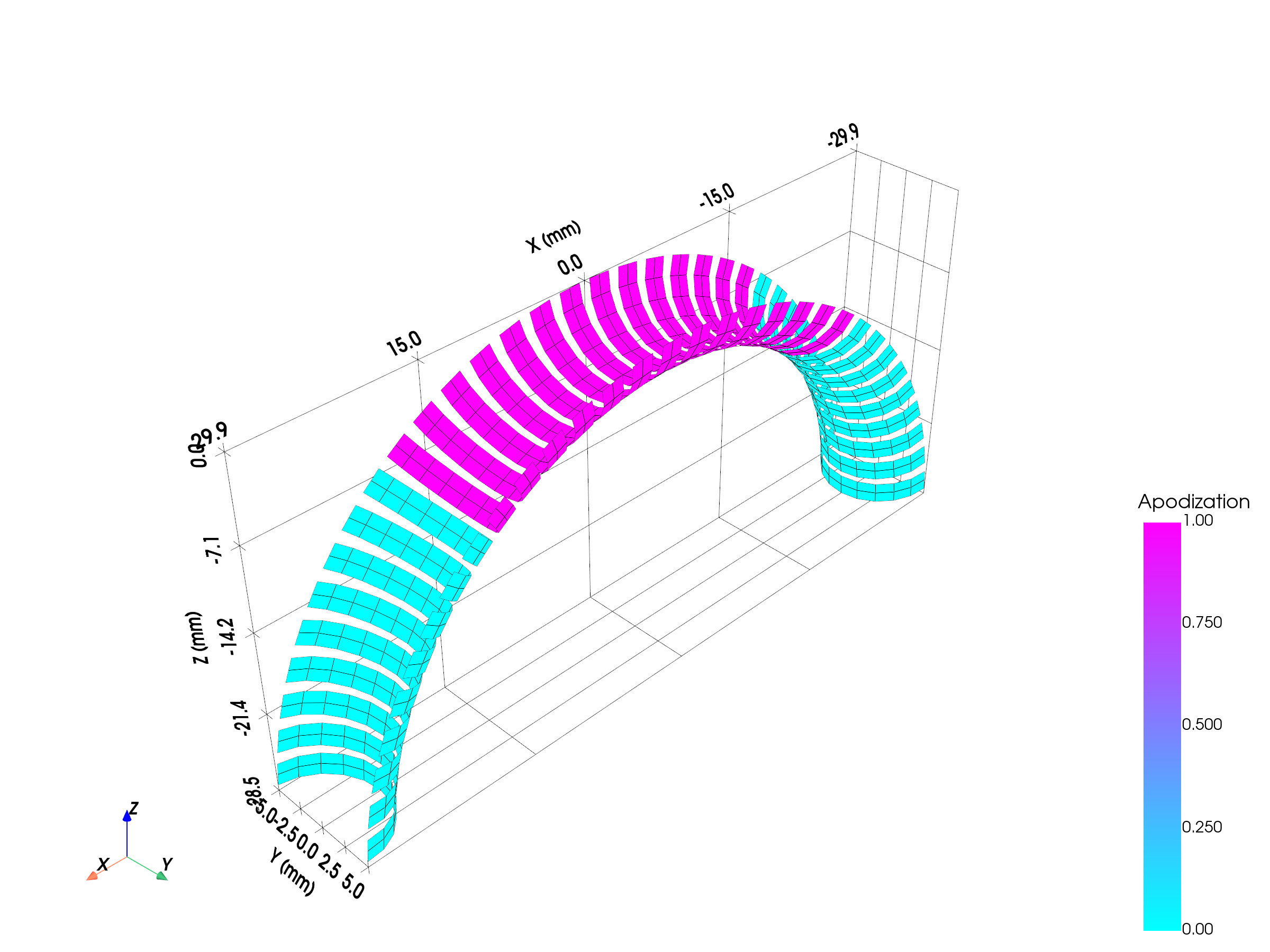

LinearArrayTransducer ConvexArrayTransducer ConvexArrayTransducer with elevation focus MatrixArrayTransducer FlatCircularTransducer ConcaveCircularTransducer FocusedCircularTransducer CustomTransducer (TUS helmet)

Run it

uv run examples/example01_transducer_gallery.py

Key code

from esdiva.transducers import LinearArrayTransducer

linear = LinearArrayTransducer(
    n_elements=64,
    element_width_mm=1,
    element_height_mm=12.0,
    kerf_mm=0.05,
    no_sub_x=1,
    no_sub_y=10,
    frequency_Hz=1.5e6,
    elevation_focus_mm=60.0,
)
linear.compute_delays(focus_mm=[0, 0, 50])
linear.compute_apodization(focus_mm=[0, 0, 50], FoverD=2.0)
linear.show(scalars="Apodization")
